Circuito a led sequenziali

Il circuito a led sequenziali, lo dice la parola stessa, permette di accendere 10 led  in sequenza.

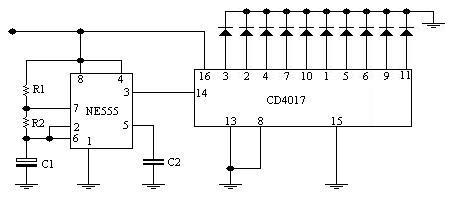

-Schema elettrico

-Componenti:

1 Resistenza R1=2,2 KW

1 Resistenza R2=20 KW

1 Condensatore C1=33mF

1 Condensatore C2=100nF

1 Temporizzatore NE555

1 CMOS CD4017

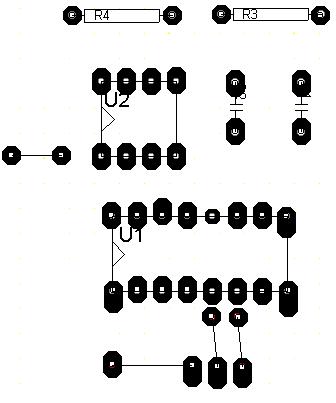

-Circuito lato componenti:                                                                                      Scala 2:1

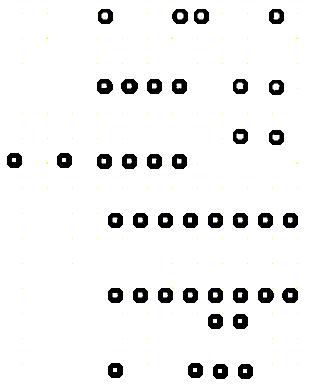

-Circuito lato saldature:                                                                                         Scala 2:1

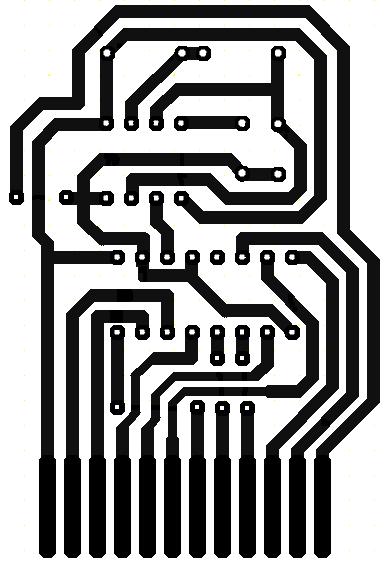

-Circuito lato piste:                                                                                               Scala 2:1
