DC 4017
Il circuito integrato CD 4017 è un contatore decodificato 1 su 10. Questi circuiti sono pilotati da un clock di ingressi e tutte le uscite commutano simultaneamente.

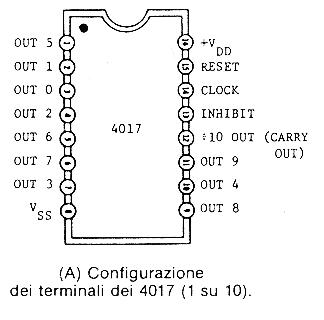

L'integrato C-Mos DC 4017 è un contatore decimale provvisto di 10 uscite disposte nel seguente ordine 3-2-4-7-10-1-5-6-9-11, questo integrato dispone di altri 5 piedini, Carry - Clock inhibit - Reset - Vcc - GND.
Piedino 13: per ottenere un normale conteggio da 1 a 10 occorre collegarlo a massa.
Piedino 13: collegando a massa questo piedino conteggerà normalmente, se lo colleghiamo al positivo azzererà il livello logico 1.
Piedino 12 Carry: su questo piedino risulterà presente un livello logico 1 dal primo al quinto impulso ed un livello logico 0 dal sesto al decimo impulso, questa uscita può servire per pilotare un secondo cd 4017.
Piedino 16 Vcc: piedino di alimentazione positiva, questo integrato può funzionare con tensioni tra i 5 e i 15 volt.
Piedino 8 GND: piedino di massa.
Piedino 14 Clock: se alimentiamo l'integrato a 5 V possiamo fornire una frequenza massima di 5 MHz.
Per ottenere la frequenza di clock necessaria per pilotare il piedino 14 del cd 4017 utilizziamo un integrato NE555 , in grado di generare un onda quadra.
