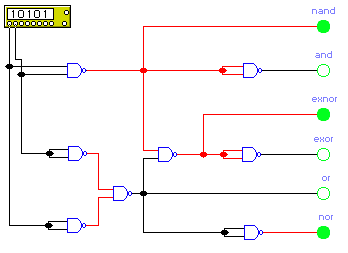

schema elettrico e
simulazione animata
della parte digitale

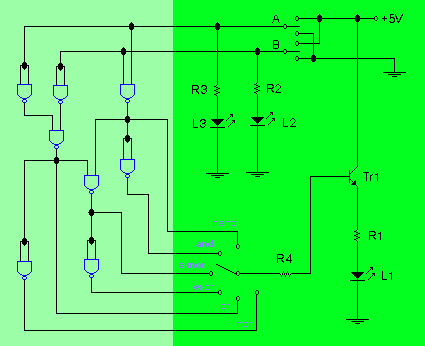

Lo schema elettrico è suddiviso in due blocchi
per mettere in risalto la parte logica da quella elettrica.
In pratica noi abbiamo realizzato
il circuito stampato
solo della parte logica
(cliccando su una delle due zone si potrà vedere
il risultato finale dei due circuiti).
R1=330 ohm R2-R3=1 Kohm R4=56 Kohm
L1-L2-L3=Led rosso, giallo e verde.
Tr1=2N2484
2 C.I. SN7400 (4 porte NAND)
2 deviatori per c.s.
1 commutatore rotativo 1via/6posizioni
1 morsettiera per c.s. a 10 contatti
