Legge di Ohm

Ora dimostriamo che esiste una relazione che lega tensione, corrente e resistenza.

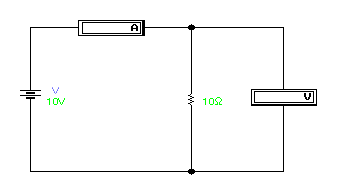

In pratica, per verificare la validità di questa relazione è necessario predisporre del seguente circuito sperimentale costituito da un alimentatore stabilizzato, un amperometro, un voltmetro ed una resistenza.

V(volt) I(ampere) 0 0 1 0,1 2 0,2 3 0,3 4 0,4 5 0,5 6 0,6 7 0,7 8 0,8 9 0,9 10 1

Se si aumenta o diminuisce la tensione, a parità di resistenza, la variazione di corrente è direttamente proporzionale. Possiamo dunque scrivere:

R = V / I

R = resistenza (ohm)

V = tensione (volt)

I = corrente (ampere)

Questa è denominata legge di Ohm, e permette di risalire ad una grandezza elettrica di un circuito conoscendone almeno due, difatti applicando le regole della matematica, possiamo scrivere:

V = RI

I = V/R

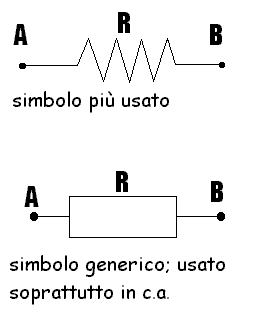

Questi sono i simboli utilizzati per rappresentare la resistenza:
